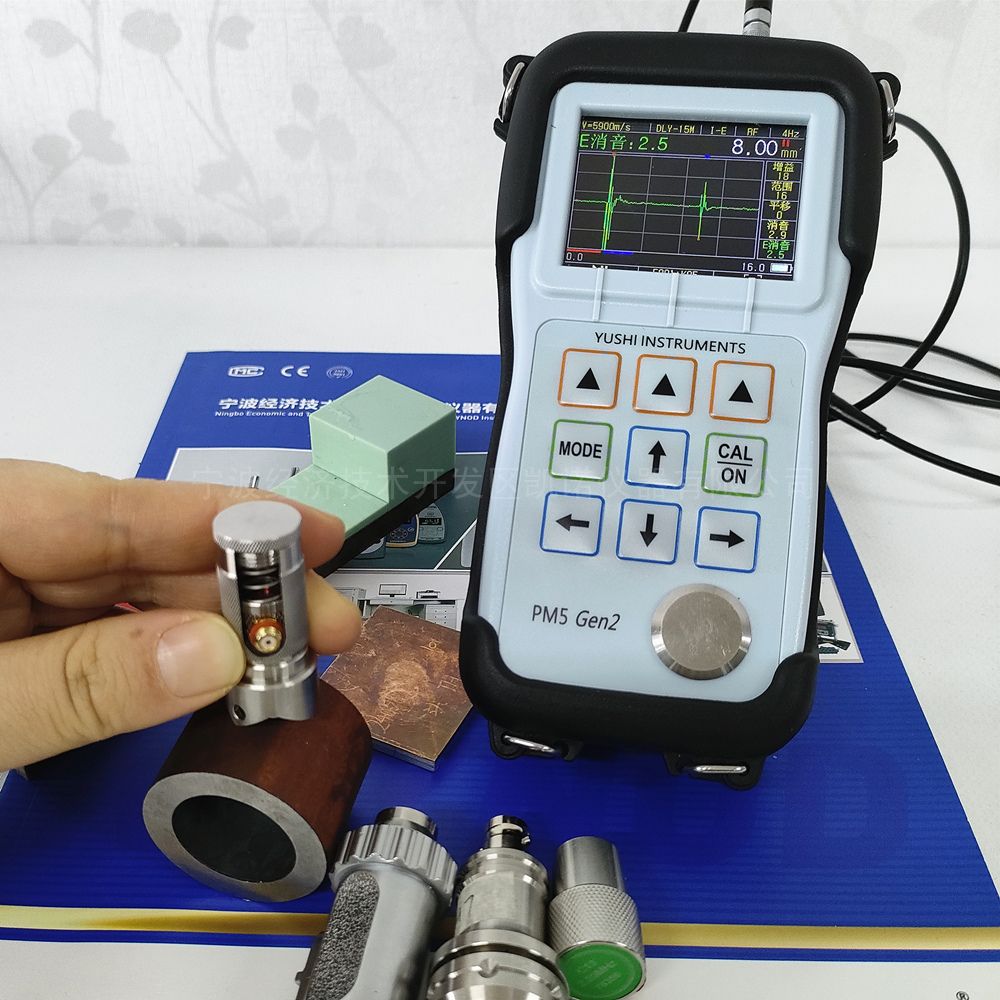

超声波氧化皮材料厚度测量仪宇时PM5Gen2

宁波凯诺仪器代理销售宇时PM5Gen2超强功能超声波测厚仪，PM5Gen2可测量锅炉管件内壁氧化层/沉积物的厚度。测厚仪同时显示锅炉管件的金属基底厚度和氧化层的厚度。了解氧化层/沉积物的厚度可以预测管件的寿命。超声波从一种介质传播到另一种介质时，在两介质的分界面上会产生反射。反射脉冲的间隔时间正比于材料厚度，将这个时间转化为厚度值表示，即为被测材料厚度。PM5Gen2测厚仪使用15MHz延迟线探头时，可测量厚度低达约0.25毫米的管内壁氧化层厚度。并能同时显示钢管壁厚、内壁氧化层厚度。

一、超声波氧化皮材料厚度测量仪宇时PM5Gen2简介：

PM5Gen2超声波测厚仪是宇时先锋创新研发的一款带有多种标准测量功能和功能选项的高精度超声波测厚仪。这款便携式测厚仪使用不同频率和不同类型的单晶探头能够满足大多数测量需求。而且测量范围广，厚度从0.15mm的薄钢板，到几十米的长钢棒，甚至几十微米的薄漆层，都可以实现测量。PM5Gen2仪器的标准配置包含很多既强大又易于使用的测量功能，以及很多用于某些特殊应用的功能选项。使用这些功能选项可以完成标准仪器不能完成的应用，来解决测量难题。可以对锅炉管内壁氧化层厚度进行极其精确的测量，也可以对多层材料进行分层测量。

二、超声波氧化皮材料厚度测量仪宇时PM5Gen2产品特点：
1.使用单晶探头即可完成大多数材料测量。
2.测量厚度范围：0.01 毫米～38 米，取决于被测材料、探头、表面条件、温度和所选配置。
3.确定未知声速材料的声速
4.高分辨率：常规显示分辨率 0.001mm，高分辨率选项可达0.0001mm。
5.测量单位：毫米、英寸、微米和密耳。
6.高温测量：温度可高达 500°C。
7.系统默认配置菜单：为便于用户使用，已经根据仪器使用探头的默认条件进行了设置。
8.暂停功能：可进行测量后处理操作。方便地调节所有参数，以便得到稳定的测量数据。
9.全屏显示波形功能：使回波显示区增大了20%，给操作者带来大的视窗感受。
10.回波强度指示：回波越强, 显示指示条越多，用于看不到波形的数值显示测量非常有用。
11.时基 B 扫描模式；沿着工件表面移动探头，显示工件的剖面图，用于观察被测工件的底面轮廓。
12.差值/缩减率模式：相对于设置点的厚度差值显示并以百分比表示缩减率。
13.TDG 时变增益：通过降低初始增益将始脉冲或界面回波有效调小，同时也可通过提高*大增益使被测样件底面回波增高，便于测量。

三、超声波氧化皮材料厚度测量仪宇时PM5Gen2主要性能指标：

探头类型	使用单晶探头即可完成大多数材料测量。
探头频率	0.5MHz-20MHz可选
测量模式	P-E：脉冲-回波法 AUTO：自动测量模式 I-ME：多重回波法 I-E-E(E-E)：回波-回波法 I-E：界面波-回波法 E-EV：双回波校验法
测量范围	测量厚度范围:0.01毫米~38米，根据材料情况和所选探头而定。
示值误差	±0.01 H≤3mm ±0.05 3＜H＜10mm ±(0.5%H+0.01) H≥10mm *H为被测材料厚度
存储	栅格式存储文件，可调用已设置好的存储参数直接测量样件厚度，可存储100,000个厚度值和400幅带有厚度数值及参数配置的波形文件。
分辨率	0.1,0.01,0.001可选；0.0001（选配）
测量模式（选项）	1.存储文件格式选项 2.窗口模式选项3.数字降噪选项4.自动冻结选项5.自动捕捉选项6.高温测量选项7.高分辨率选项8.大量程选项（PELR模式）9.涂层模式选项（COAT模式）10.双层测量模式选项11.内壁氧化层模式选项（OXIDE模式）12.多层选项13.实时通讯选项14.多通道测量选项15.蓝牙传输选项16.其它定制功能
增益	缺省 TDG时变增益功能。可以通过降低初始增益将始脉冲或界面回波有效调小，同时也可通过提高*大增益使被测样件底面回波增高，便于测量。
闸门	闸门高度可调整。
极性	正、负双探测极性，以便更好更准确的读取厚度测量值。
测量类型	测量类型:标准、FRIST峰、波峰、*高点。
相位	可视化的测量点标识。测量点相位:0度、30度、90度、180度。
波形放大	数字放大:1.0~7.0倍。
探头校零	多种校零类型:AUTO、AIR、DISK、BLOCK、DUAL-ECHO、设置零点。
校准类型	一点校准、两点校准。校准过程带波形显示，可波形调整。
声速表	增加材料声速表。
声速范围	声速范围:310m/s~18699m/s;0.0122~0.7362in/us。
可配探头类型	探头类型:延迟线探头、接触探头、保护膜探头、笔式探头、水浸探头
测量模式	测量模式:界面波-回波I-E、界面波回波回波I-E-E、多次回波I-ME、自动AUTO、脉冲回波P-E、回波回波E-E、双回波校验E-EV。
脉冲匹配	根据探头频率自动匹配发射脉冲。灵敏度较前代机型提高6dB，更好的窄脉冲波形。
单位	毫米mm、英寸in、微米um、密尔mil
暂停功能	暂停功能。可在冻结波形上进行校准，调整增益、范围、位移、消音等。
屏幕	全屏显示波形功能:使回波显示区增大了20%，给操作者带来大的视窗感受。
配置菜单	系统默认配置菜单:为便于用户使用，已经根据仪器使用探头的默认条件进行了设置。
回波指示器	回波强度指示器:回波越强,显示指示条越多，尤其是数值显示时更有用。
时基B扫描	沿着工件表面移动探头，显示工件的剖面图，用于观察被测工件的底面轮廓。
差值缩减率	差值/缩减率模式:显示实测厚度值与标称厚度之差、差值与标称厚度的百分比。
时基A扫描	将超声波以波形形式显示到屏幕上检波:射频、倒相射频、正半波、负半波、全波。
更新率	刷新测量结果的速率，用户可自行设置4Hz、8Hz或16Hz
语言	中文，英文可选
防尘防水等级	IP67防尘防水等级。

宁波凯诺仪器在仪器设备销售领域拥有十多年丰富经验，与国内外仪器各大-品牌多年深度合作，主营代理爱华声级计噪声振动测量分析设备、建筑声学测量系统、吸声隔声测量系统等以及NTi/Svantek等进口品牌以及相关环境检测设备，磁性能测试仪器包括ZOYAN硅钢片矽钢片铁损测试仪、硅钢铁芯测量、翠海磁通计/高斯计、多极磁环永磁软磁等材料测量等，蔚仪金相试验仪器包括金相试样切割机、磨抛机、镶嵌机、金相显微镜、金相软件等全套设备，3nh等多个品牌色差仪/分光测色仪、单角度多角度光泽度仪、北京时代等品牌无损检测设备以及相关进口品牌仪器，瑞典easy-laser激光轴对中仪测量系统，国内各大-品牌电学检测、力学检测、实验室电化学检测以及非标定制设备，欢迎广大客户和经销商前来咨询采购！

品牌：	宇时
型号：	PM5Gen2
加工定制：	否
测量范围：	0.01~38000 mm
测量误差：	见参数
测量分辨率：	0.1,0.01,0.001可选；0.0001（选配）
外形尺寸：	153mm×76mm×37 mm
