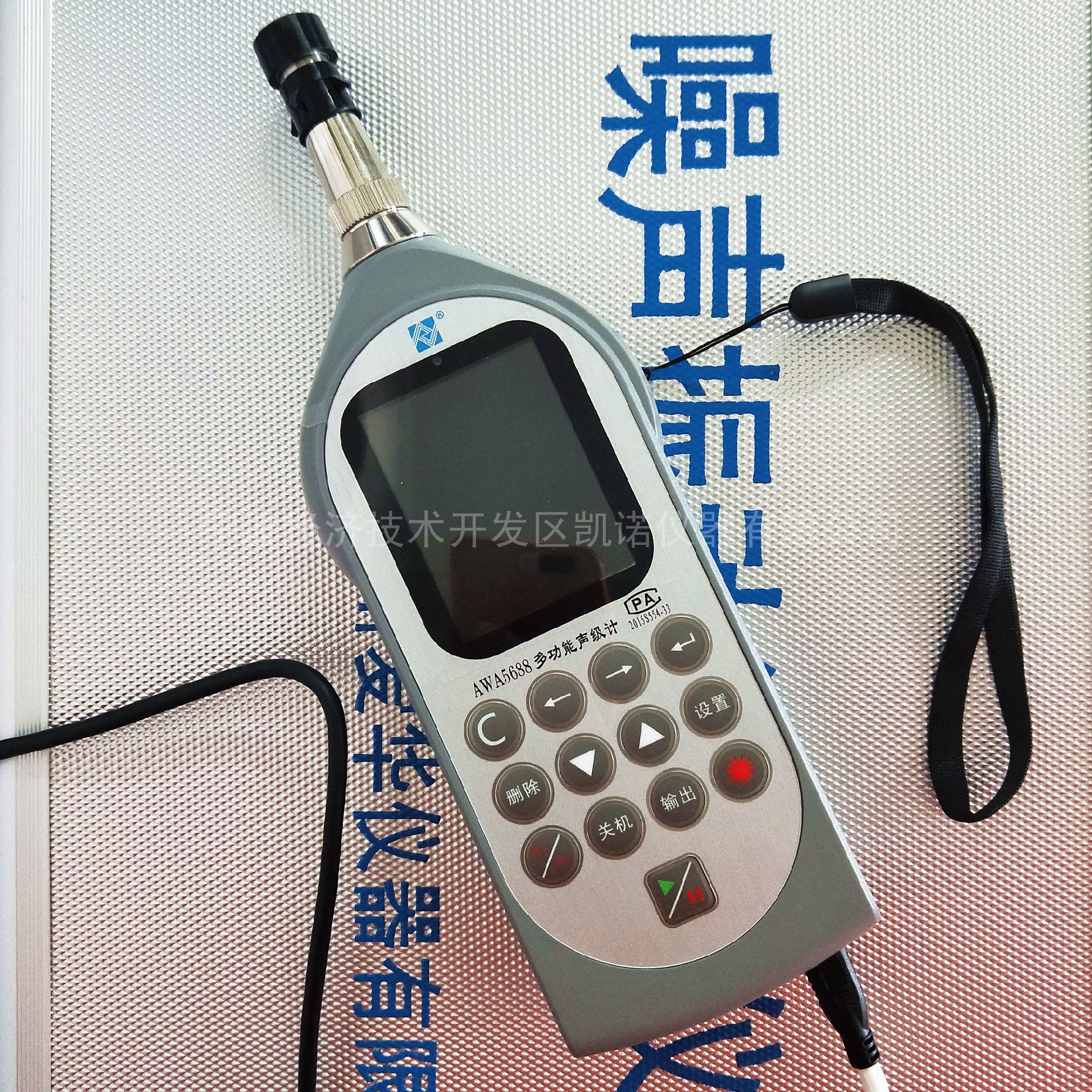

杭州爱华AWA5688声级计是一款2级精度的彩屏多功能声级计，模块化设计，选配1/1OCT分析软件可以对1/1倍频程分析，用户还可以根据需要选配总值积分、统计分析、1/1 OCT分析、声暴露、录音、GPS、蓝牙等功能。

一、AWA5688爱华噪声频谱分析仪的产品特点：
1.105 dB 的超大级线性范围，无需切换量程。
2.超低功耗：常温下，4 节干电池可支持统计分析功能连续运行 40 小时以上。
3.数字信号处理技术实现检波、频率计权及时间计权，同时完成 A、C、Z 三种频率计权、F、S、I 三种时间计权等多种指标的测量。
4.快速设置：根据相应标准或测量方法的要求，一键完成所有参数设置，并关闭不需要的功能，方便使用。
5.彩屏显示，可自动调节亮度，在阳光下也能正常显示。
6.具有动态条图、波形图及刻度图，更直观反映噪声变化趋势。
7.可实时(同时)测量及显示多个指标。
8.内置 32 Mbit FLASH，并可选配 SD 卡大容量存贮模块（*大 32 GB）。
9.测点名可以由用户任意输入中英文，支持中文拼音输入。
10.仪器内部可保存*多 256 次声学校准记录。
11.交流输出可以接监听耳机,以便主观评价。
12.用户配置不同灵敏度的传声器可得到不同的测量范围。
13.USB 接口：符合 USB1.1 标准，兼容 USB2.0 标准。
14.自动开/关机：可定时自动开关机。
15.多种启动方式：按键、超限、定时、等间隔。
16.测量时间：1 秒到 99 小时，任意设定。
17.内嵌 GPS 定位系统，测量噪声的同时还可以获得准确的位置信息及运动速度（选配）。
18.内嵌蓝牙模块，可无线打印测量结果或通过手机操作仪器（选配）。
19.外接微型打印机，可现场打印测量结果（选配）。
20.外接 GSM 无线数据传输模块，测量结果可及时通过 SMS 发到指定的手机或计算机（选配）。
21.外接太阳能电池模块，可在野外超长时间工作（选配）。

二、AWA5688爱华噪声频谱分析仪的性能指标：
(1) 传声器组合：Φ12.7 mm（1/2″）预极化测试电容传声器 AWA14421+AWA14602 型前置级，标配灵敏度级：-40 dB(以 1V/Pa 为参考 0dB)。
(2) 线性测量范围：
28 dBA～133 dBA；33 dBC～133 dBC；
40 dBZ～133 dBZ； LCPeak(66～136)dB
(3) 频率范围：20 Hz～12.5 kHz。
(4) A/D 位数：24 位
(5) 采样频率：32 kHz
(6) 本机电噪声：小于 A 计权 3 μV、C 计权 4 μV、Z 计权 5 μV（不含前置级，用 50 Ω电阻直接短路）。
(7) 测量上限：由所配传声器灵敏度决定。可按“93-传声器灵敏度级”进行估算。
(8) 级线性范围：105 dB（A 计权）
(9) 时间计权：并行（同时）F、S﹑I
(10) 频率计权：并行（同时）A、C、Z
(11) 检波特性：真有效值数字检波
(12) 声级计类型：X 类声级计
(13) 执行标准：
GB/T3785.1-2010 2 型，IEC61672-1: 2013
Class 2, GB/T 3241-2010 2 级,IEC 61260-1: 2014 Class 2,
GB/T 15952-2010, IEC 61252:2002。
(14) 显示器：2.6 寸彩屏显示，分辨率 240×320，显示内容丰富，背光亮度可自动调节或手动 46 级调节。（注：关背光时屏幕不显示。）
(15) 主要显示内容：可实时测量及显示多个测量指标、统计分布图、24 小时列表值、OCT 频谱值、1/3OCT 频谱值及 FFT 频谱分布图等。
(16) 主要测量功能：总值积分测量功能、统计分析功能（内含 24 小时自动监测功能）、个人声暴露测量、1/1 OCT 分析功能、1/3 OCT 分析功能、记录功能、FFT 分
析功能、录音功能（需选配 SD 卡）。
(17) 主要测量指标：Lxyi、Lxyp、Lxeq、Lxmax、Lxmin、LxN、SD、SEL、LCpeak等
注：x 为 A，C，Z，y 为 F,S,I，N 为 1-99，LCpeak测量下限为测量上限减 70 dB。
(18) 数据存贮：3300 组带分布图的单统计分析结果，2600 组带分布图的双统计分析结果（标配 32 Mb FLASH ）。
(19) 输出接口： AC（交流）、DC（直流），RS-232C至计算机或微型打印机，USB 接口。
——交流输出：输出信号幅度可在交流、1 kHz 和关闭中选择，输出可接 8Ω监听耳机，输出阻抗：100 Ω，谐波失真小于 0.1%。
——直流输出：可选择输出 A、C、Z 三种频率计权、F、S、I 三种时间计权组合的瞬时声压级，输出比例：15.5 mV/dB。100dB 时输出电压为 1.55 V（灵敏度级：-40.0 dB），*大输出电压 2.07 V。
——RS232 接口：接至计算机可实时输出 A、C、Z三种频率计权、F、S、I 三种时间计权的瞬时声压级，1秒*大声压级，1 秒积分声压级，已保存的测量结果。接至 AH40 微型打印机可打印出测量结果及相关图表。
——USB 接口：符合 USB1.1 标准，兼容 USB2.0标准。
(20) 日历时钟：每月误差小于 1 分钟，可 GPS 授时、校时，内置后备电池。
(21) 电源：4 节 LR6（5 号）碱性电池或 4.5V～6V 的外接电源。
(22) 测量界面的工作电流如下表所示：

分析仪	对比度	背光	工作电流
统计积分功能	25	开	<70 mA
统计积分功能	25	关	<50 mA
总值积分功能	25	开	<70 mA
总值积分功能	25	关	<60 mA
OCT 或 FFT	25	开	<90 mA
OCT 或 FFT	25	关	<70 mA

测试条件：5 V 外接电源
如选配了 GPS 时，工作时电流增加约 60 mA 左右。
打开蓝牙设备，工作电流会增加约 15 mA 左右。
(23) 电源切换：电池和外接电源同时供电，外接电源电压 4.3 V～6.5 V 时，电池被切断，全由外接电源供电；外接电源电压很低时，仪器自动切为电池供电，过程中不改变仪器工作状态。
(24) 统计积分功能：可以任选频率计权及时间计权，采样速率为 47 次/秒。
(25) 测量时间：手动，1s 到 99 小时任意设置或分档设置。
(26) 工作条件：
——气温：0 ℃～40 ℃
——相对湿度：25 %～90 %
——气压：65 kPa～108 kPa
(27) 保证工作条件：
——气温：-10 ℃～50 ℃
——相对湿度：20 %～90 %
——气压：65 kPa～108 kPa
(28) 外形尺寸（mm）：260×80×30
(29) GPS 定位功能（选配）：测量经度、纬度、海拔、运动速度，并可与噪声测量结果一同记录。还可利用 GPS定位信息测量运动方向、两点直线距离。
接收器类型：16 通道
更新速率：1 Hz
定位精度：2.5 m
启动时间：热启动 <3.5 秒
温启动 33 秒
冷启动 34 秒
接收灵敏度:
跟踪 -158 dBm
捕获 -148 dBm
冷启动 -142 dBm
授时精度：50 ns
运行限制：海拔高度 <18000 m
速度 <515 m/s
(30) 倍频程频谱分析功能（选配）
滤波器类型：并行(实时)倍频程，G=103/10
符合标准：GB/T 3785.1-2010 2 级,GB/T 3241-2010 2级,IEC 61672-1:2013 Class 2,IEC 61260-1:2014 Class 2。
滤波器中心频率：31.5 Hz、63 Hz、125 Hz、250 Hz、500 Hz、1 kHz、2 kHz、4 kHz、8 kHz。
注：仪器参考输入信号级为仪器测量上限以下 1 dB。
时间计权：F 及 S。
实时分析：同时完成所有中心频率及 A 计权，C 计权，Z 计权。
主要测量界面：列表界面、图形界面、醒目界面和室内界面。列表界面和图形界面可以同时显示 9 个中心频率的频带声级压以及 A、C 和 Z 计权声压级。室内界面可以同时显示31.5 Hz～500 Hz 5个中心频率的频带声压级和 A 计权声压级。
级线性范围：90 dB 以上。
主要测量指标：频带瞬时声压级(Lp)、频带*大声压级(Max)、频带*小声压级(Min)、频带等效连续声压级(Leq,T)、NR。
(31) 1/3 倍频程频谱分析功能（选配）
滤波器类型：并行(实时)倍频程，G=103/10。
符合标准：GB/T 3785.1-2010 2 级,GB/T 3241-2010 2级,IEC 61672-1：2013 Class 2,IEC 61260-1：2014 Class 2。
滤波器中心频率：20Hz、25Hz、31.5Hz、40Hz、50Hz、63Hz、80Hz、100Hz、125Hz、160Hz、200Hz、250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1kHz、1.25kHz、1.6kHz、2kHz、2.5kHz、3.15kHz、4kHz、5kHz、6.3kHz、8kHz、10kHz、12.5kHz。
注：仪器参考输入信号级为仪器测量上限以下 1dB。
时间计权：F 及 S。
实时分析：同时完成所有中心频率及 A 计权，C 计权，Z 计权、用户自定义频率计权。
主要测量界面：列表界面、图形界面和醒目界面。
列表界面和图形界面可以显示 29 个中心频率的频带声级压以及 A、B、C、D、Z、T、U 计权声压级。
级线性范围：90dB 以上。
主要测量指标：频带瞬时声压级(Lp)、频带*大声压级(Max)、频带*小声压级(Min)、频带等效连续声压级(Leq,T)。
(32) FFT 分析功能（选配）
FFT 分析前的预计权：A，C，Z 计权
时间计权：F、S 可选。
符合标准：GB/T 3785.1-2010 2 级，IEC 61672-1：2013 Class 2。
FFT 分析线数：2048 线。
采样频率：32kHz、16kHz、8kHz、4kHz、2kHz。
分析频率上限：13750.0Hz、6875.0Hz、3437.5Hz、1718.8Hz、859.4Hz。
每线带宽： 15.625Hz 、 7.8125Hz 、 3.9062Hz 、1.9531Hz、0.9765Hz。
窗函数：平顶窗、布氏窗、汉宁窗、矩形窗可选。
主要显示界面：列表界面、图形界面。
主要测量指标：每根谱线下的快时间计权瞬时值、慢时间计权瞬时值、谱线下的*大声压级(Max)、谱线下的*小声压级(Min)、谱线下的等效连续声压级(Leq,T)，测量经历时间(Tm)。
(33) 个人声暴露计（选配）
符合标准：GB/T 15952-2010,IEC 61252:2002，GB/T 3785.1-2010 2 级，IEC 61672：2013 Class 2。
级线性范围：90dB 以上。
测量内容：TWA、LAVG、DOSE、Lex,8h
交换率：3、4、5、6 可选
门限值：(40～90)dB 可选
标准限值：(70～90)dB 可选

三. AWA5688爱华噪声频谱分析仪的适用范围：
AWA5688爱华声级计可广泛应用在环境保护、劳动职业卫生、安全监督、工业企业产品检验、科研教学、厅堂音质等领域，完成工厂噪声、机器设备噪声以及建筑声学等测量。

宁波凯诺仪器主营销售爱华噪声和振动检测分析设备：
【其中符合国家zui新职业卫生标准的噪声检测仪】：
YSD130防爆型多功能噪声分析仪（矿用/本安型）
YSD132防爆型声级计（矿用/本安型）
ASV5910个人声暴露计（矿用/防爆）
ASV5911个体噪声剂量计/噪声分析仪
【基础型声级计】：AWA5636系列（2级）
【简易户外噪声监测单元】：AWA5636-6、iSV1101-2型
【精密脉冲声级计】：AWA5661 系列（1级）、AWA6288+系列（1级）
【多功能声级计】：AWA5688 系列（2级）、AWA6228+系列（1级）、YSD130防爆型（2级）
【ASV5910 个人声暴露计】： ASV5910-B防爆型、矿用ASV5910-K系列，ASV5911噪声分析仪
【YSD130 防爆型声级计】：YSD130防爆型多功能声级计（矿用/本安型可选）、新款YSD132防爆声级计
【无线声级计】：iSV1101-1型无线声级计（无线建筑声学测量配置）
【声校准器】：AWA6021、AWA6021A、AWA6021B、AWA6222A、AWA6222B、AWA6223等多种声校准器可选配
【噪声振动检测设备】：
AWA6256B+系列环境振动分析仪（环境振动、低频1/3振动）
AWA6258三轴向振动测量系列（人体全身/手传振动、低频振动、设备振动频谱分析、人体手传+全身振动等）
AHAI3001物联网型工作测振仪（设备振动测量、在线振动分析仪）
iSV2101型无线振动计
爱华智能新款AHAI6256多功能工作测振仪（环境振动分析仪、人体振动分析仪、工作测振仪、公害噪声振动计）
【城市多点环境噪声自动监测系统】：AWA6218J系列
【爱华AHAI2001系列】：AHAI 2001-2扬尘环境噪声监测仪、AHAI2001-1噪声在线监测仪
【机场飞机噪声监测仪】：AWA6218Y-A
【无线建筑声学吸声隔声撞击声测量系统】：AHAI1002型
【无线厅堂扩声特性测量系统】：AHAI1003系列
【多通道信号分析仪】：AWA6090L+系列
【多通道噪声振动分析设备】：AHAI2021 系列（多通道声阵列信号采集仪、声学品质分析仪、声阵列声学相机测试系统）
产品配置应用以及技术问题，详请咨询我司销售专员。

品牌：	爱华
型号：	AWA5688
加工定制：	否
类型：	多功能声级计
测量范围：	30dBA～133dBA；33dBC～133dBC；
测量精度：	2级
工作温度：	-10℃～50℃ ℃
分辨率：	240×320
